一、 模具分类与功能设计规范
1. 核心功能分类
o 冲裁模：
§ 落料模：控制外轮廓精度（±0.05mm），材料利用率≥75%
§ 冲孔模：孔径公差±0.02mm，刃口间隙取板厚5-12%（薄板取下限，厚板取上限）
o 成形模：
§ 拉深模：深冲比（H/D）极限突破至3.0，需配合梯度润滑技术防破裂
§ 弯曲模：折弯半径≥2倍板厚，回弹补偿算法精度达±0.1°
2. 工艺集成度分级
o 级进模：
§ 工位数≥8级，节拍≥80次/分钟，定位精度±0.01mm
§ 典型应用：新能源车电池连接片（0.3mm铜材高速冲压
o 复合模：单工位集成冲孔+翻边+压印，加工效率提升40%

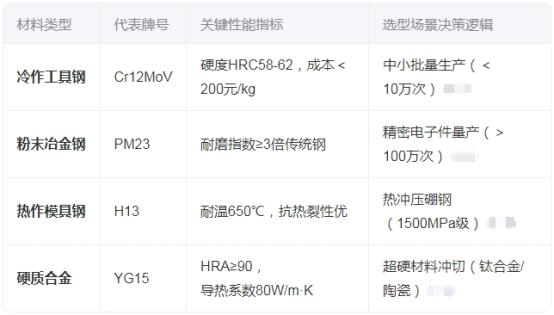

二、材料体系与选型决策
技术参数控制规范：
· 热处理工艺：真空淬火（变形量＜0.01mm） + 深冷处理（-196℃×2h）提升韧性20%
· 表面处理：CrN涂层（摩擦系数0.15） vs TiAlN涂层（耐温800℃）择优选择
三、汽车制造深度应用案例

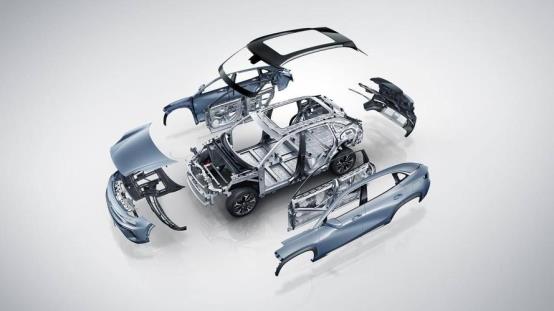

1. 新能源车身革命
o 一体化电池托盘模具：
§ 材料：DC53+PM23复合结构
§ 技术：多材料同步冲切（钢/铝/CFRP），毛刺高度≤0.02mm
o 800V高压连接器冲压：
§ 精度：端子间距公差±0.003mm
§ 寿命：PM23级进模突破500万次
2. 轻量化技术突破
o 热成形模具冷却系统：
§ 3D打印随形水道，温差控制±1.5℃
§ 模具寿命从8万次提升至15万次
o 铝镁合金门框冲压：
§ 回弹补偿算法误差＜0.05mm
§ 表面橘皮缺陷率降至0.5%以下
四、技术演进与产业重构
1. 材料技术革新
o 智能响应材料：形状记忆合金模具实现自修复功能（微裂纹愈合率＞90%）
o 金属基复合材料：碳纤维增强模具钢（刚度提升30%，重量降低20%）
2. 数字化制造体系
o 数字孪生平台：
§ 虚拟试模准确率≥95%，开发周期压缩至18天
o AI工艺优化：
§ 材料排样算法节省原料8-12%
3. 汽车产业影响量化
o 成本：模具标准化使新车型开发费用降低35%
o 效率：智能换模系统（SMED）实现3分钟内模具切换
五、从业者技术升级路径
1. 材料升级：2025年重点推广PM60粉末钢（硬度HRC67，抗崩裂性提升50%）
2. 工艺革新：激光熔覆修复技术使模具翻新成本降低60%
3. 数据驱动：建立模具全生命周期数据库（故障预测准确率≥92%）
